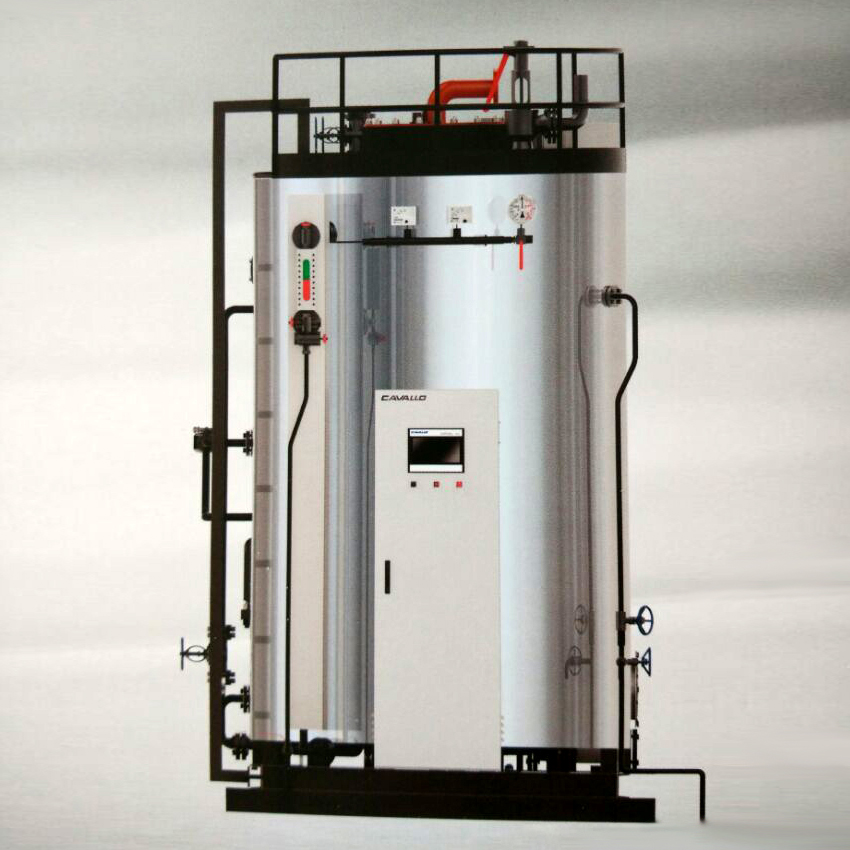

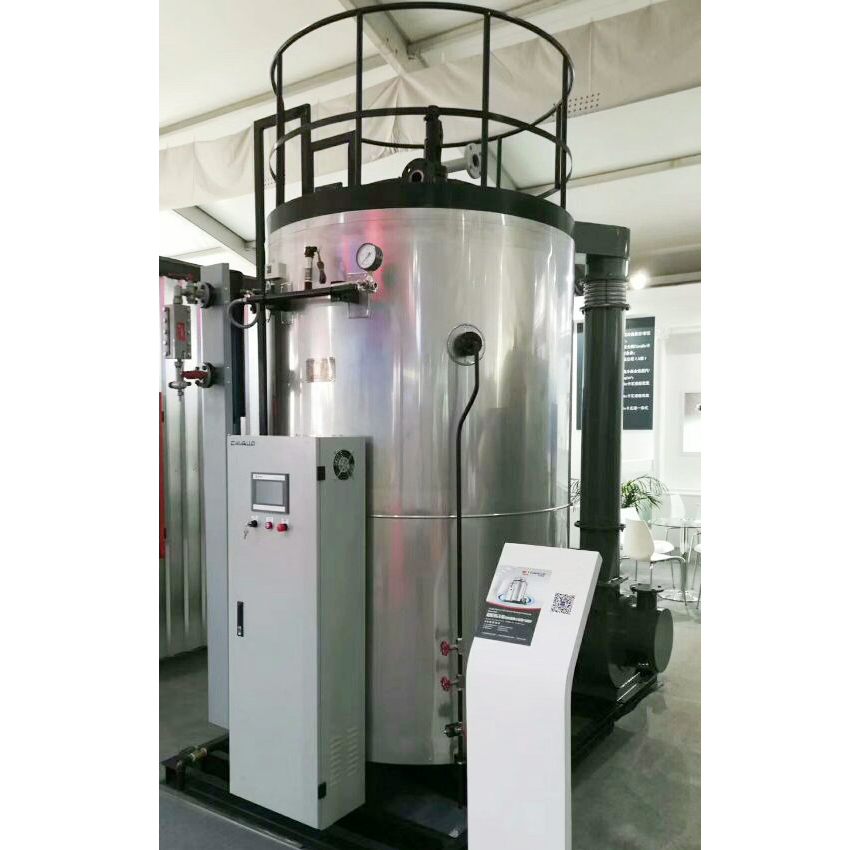

低氮自然循环冷凝蒸汽锅炉

低氮自然循环冷凝蒸汽锅炉
浏览量:0
收藏
发布时间:2020-03-11 14:34

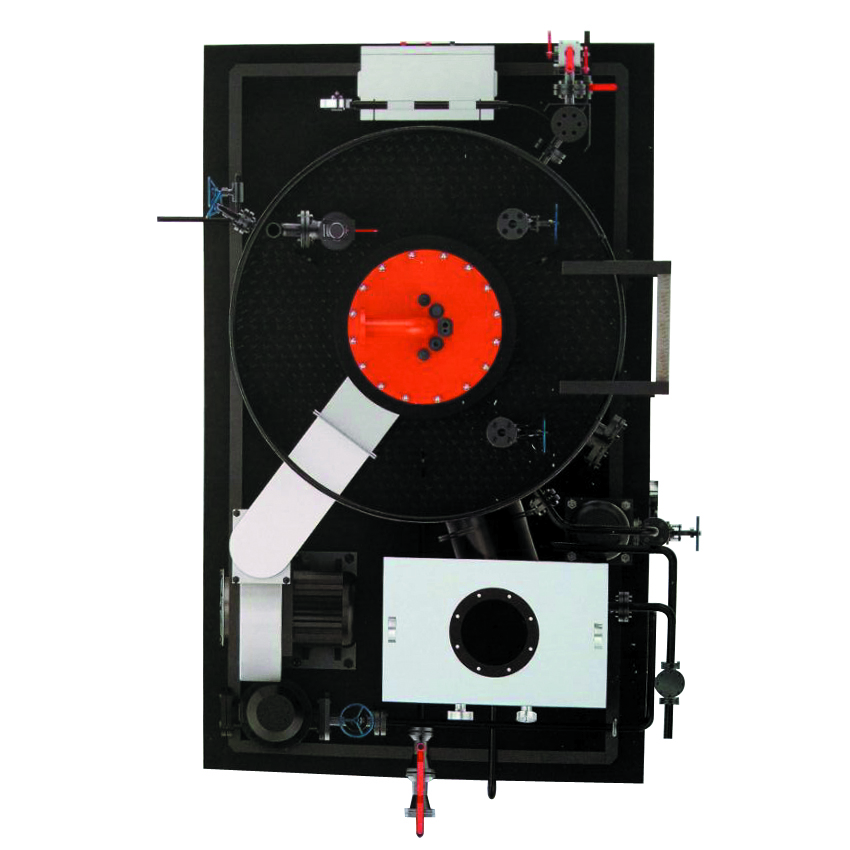

外形尺寸图

锅炉结构

 低氮自然循环冷凝蒸汽锅炉为立式水管锅炉,燃烧器安装在锅炉顶部,由上下集箱、汽水分离器、水位平稳器、汽室、水室、炉膛。内/外双层环形膜式冷壁管(上升水管/下降水管)等几部分组。



  • 1.该款锅炉设置有汽水分离器,位于汽室上端,具有良好的汽水分离效果,保证排除蒸汽的干燥度,蒸汽品质高,可提供干度为99%的蒸汽
  • 2.采用上部给谁方式,实现炉水的自然循环,且水量循环稳定,水位波动小 。
  • 3.上下集箱大,保有水量多,确保锅炉在燃烧运行过程中的安全性
  • 工作原理
  • 锅炉燃烧火焰从上部cavallo卡瓦诺分体式低氮燃烧器喷出,经内层膜式水冷壁管组成的卢腾冷却,从内层膜式水冷壁管烟气出口折入两层膜式水冷壁管组成的对流烟道,再从外层膜式冷壁管烟气出口折回至由其和保温层组成的外侧,烟气沿此壁从锅炉上部进入节能冷凝一体机,高温烟气经过节能器与冷凝器的双重冷凝,经排烟口排入大气。
  •
  • 双重冷凝换热技术
  • 配置高效节能冷凝一体机
  • 低氮自然循环冷凝蒸汽锅炉,配置高效节能冷凝一体机。拥有双重节能效果,通过冷凝逆流换热技术,冷凝高温烟气,降低排烟温度,实现锅炉的清洁排放。
  • 冷凝原理
  • 从锅炉排出的高温烟气,先经过节能器,进行一次节能:再经过冷凝器二次冷凝;双重冷凝后的低温烟气,经过左侧管道流向排烟口,经排烟口排入大气。
  •
  • 高效膜式水冷壁结构传热技术
  • 低氮自然循环冷凝蒸汽锅炉,采用内外双层环形膜式水冷壁机构,内层的膜式壁管组成炉膛,极大提升锅炉的传热性能,缩短锅炉出蒸汽时间,提高锅炉运行效率,节省能源消耗,降低经济成本。
  • 膜式水冷壁结构,水容量小,产汽水度快,密封性能好,受热均匀;
  • 内外双层膜式壁管束环形排列,使得炉水自然循环,有效减少水垢的形成,确保锅炉安全运行;
  • 管束间由钢片相连,增强锅炉传热性能,增大锅炉受热面积
  • 极大减少锅炉出蒸汽的时间,5-8分钟即可产出蒸汽。
  • 锅炉热效率高达103%
  • 低氮自然循环冷凝蒸汽锅炉,极限回收高温烟气中的显热和水蒸气的凝结潜热,降低排烟温度;相比较传统蒸汽锅炉,锅炉热效率提升近6%,极大地节省能消耗,降低锅炉运行成本。
  •
