FGR烟气再循环
燃烧产物再循环，是一项降低燃烧温度的技术。事实上，它是从烟囱取得的燃烧气体的一部分，并用这些气体来稀释燃烧空气，降低氧气浓度，以降低火焰温度。
使用FGR降低NOx含量
在使用天然气燃料的情况下，采用此方法降低NOx效果十分显著，具体取决于以下特点：
- 再循环烟气百分比。百得建议FGR烟气循环百分比为烟气量的5-15%。
- 使用的燃烧器类型。
- 锅炉类型。
使用FGR降低燃烧器输出功率
FGR系统会降低燃烧器功率。FGR燃烧器功率降低的程度大致是20%，具体的降低量需要根据具体情况决定。
如果使用一体FGR燃烧器时，配备了烟气外循环系统。燃烧器叶轮会同时吸取助燃空气和烟气，并混合烟气和助燃空气。
因此，尽管供应的总气体量不变，但是其中的烟气会降低氧气的总浓度。助燃空气中氧气的减少，会降低燃烧器功率。
一体式燃烧器FGR
一体式燃烧器最简单的的方法是，使用自身所带的燃烧器风机，将从烟囱收集的烟气与燃烧空气混合。烟气流量通过电动蝶阀调节，该阀由燃烧器程控器控制。
使用这种方法，燃烧器的工作范围会降低，使得：
- 在恒定的体积流速下，氧气量减少；
- 燃烧空气温度升高；
- 由于管内的再循环的载荷损耗，导致压力下降
一体式燃烧器的FGR再循环原理图
百得保证燃烧器NOx的排放小于30mg/Nm3，须满足以下条件：
1.蒸汽锅炉 P=12 bar,Tvap.=198°C,Tfume=230°C。
2.热水锅炉。
3.锅炉结构是三回程。
4.炉膛尺寸包括后烟室。
5.从热交换器前回收烟气。
6.单位燃烧强度F.I,百得建议: 0.9 < F.I. < 1.3 [MW/m3]。
在具体应用情况下的技术参数，需要联系上海代表处确认。

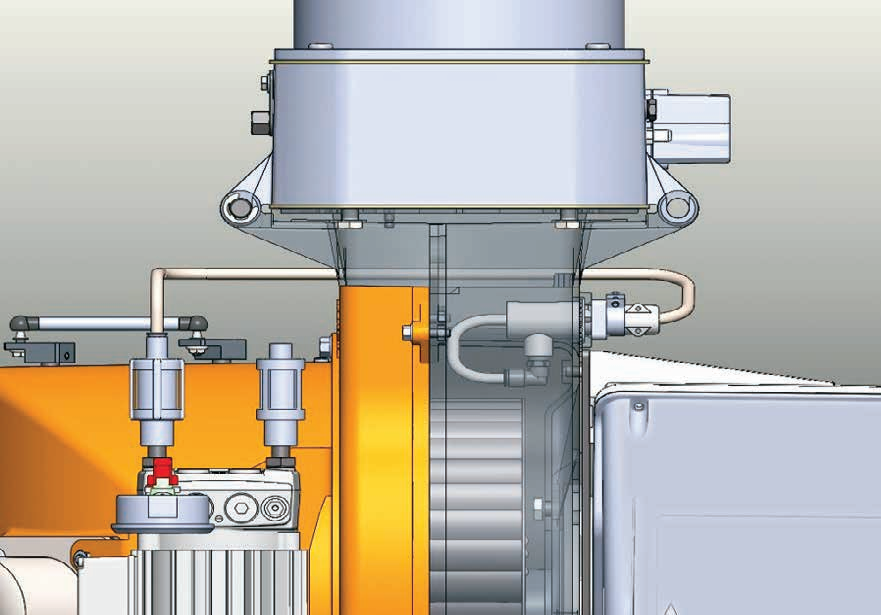

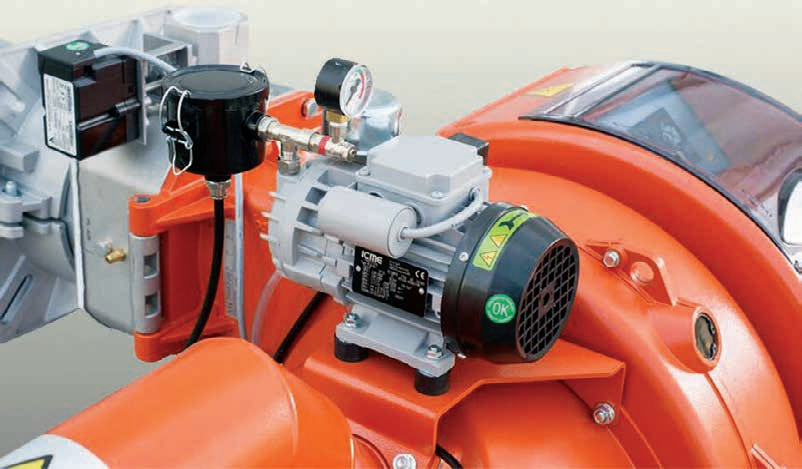

UV火焰检测器自清洁冷却系统
FGR燃烧器配置了UV火焰检测器自清洁冷却系统。该系统由安装在燃烧器外壳上的气泵提供过滤的新鲜空气到UV火焰检测器保护装置内，隔离了UV火焰检测器与来自风机的燃烧空气和高温的循环烟气的接触，避免UV火焰检测器的污染和过热，从而保证UV火焰检测器对火焰的灵敏性。经过实验室反复的测试，在整个燃烧器运行期间，该系统为UV火焰检测器提供持续保护，从而确保UV火焰检测器可以在不考虑环境因素的条件下正常工作。
在实际使用中，UV检测器故障率很高，这就导致燃烧器
无法正常工作，主要表现为：
- UV检测器受到来自风机未过滤的空气污染变得对火焰
不敏感；
- UV检测器受到来自FGR管路里的冷凝水腐蚀而失效；
- UV检测器受到火焰辐射热的影响过热而损坏
配置UV火焰检测器自清洁冷却系统的百得FGR燃烧器具有以
下特点：
- 独家首创一体化设计；
- 对环境要求不再敏感；
- 提供持续可靠安全的运行保障；
- 减少售后维修时间和成本。
注：以上图示仅用于说明功能，具体配置以实际供货为准

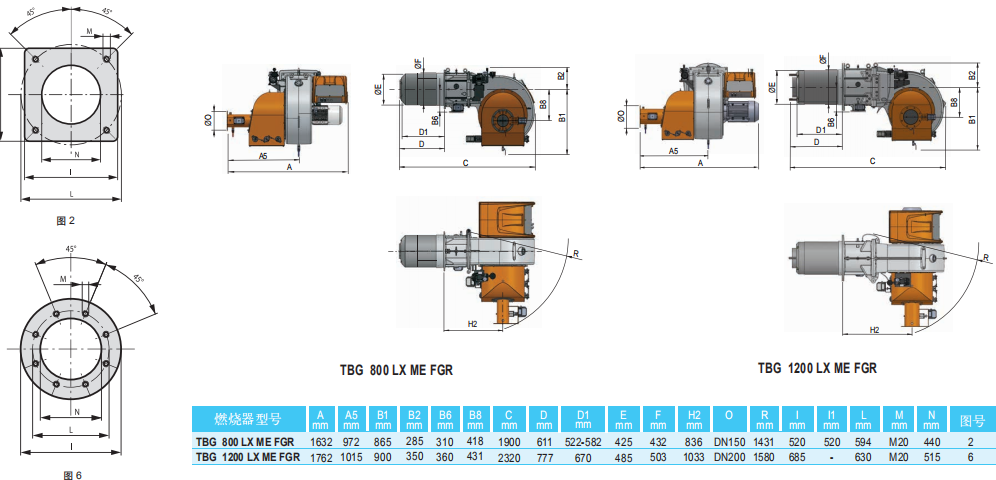

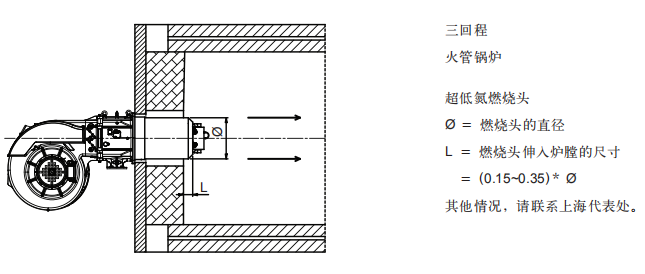

用于锅炉的炉墙和燃烧头安装建议
FGR烟气回流点的选择建议
建议的最佳烟气回流点选在烟道的节能器之前,原因如下：
- 此处烟气压力较高，可以被推向燃烧器；
- 此处烟气温度较高，从而减少经过FGR管道产生的冷
凝水。
配置FGR燃烧器的锅炉设计建议

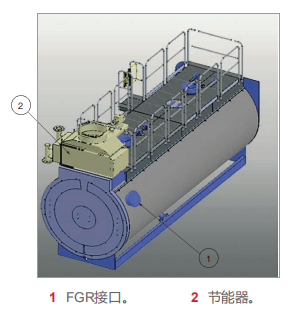

建议锅炉供应商在设计锅炉时预留如左图所示的FGR接口，
原因如下：
- 烟气回流点选在此处减少冷凝水的产生；
- 方便FGR燃烧器的现场安装
备注

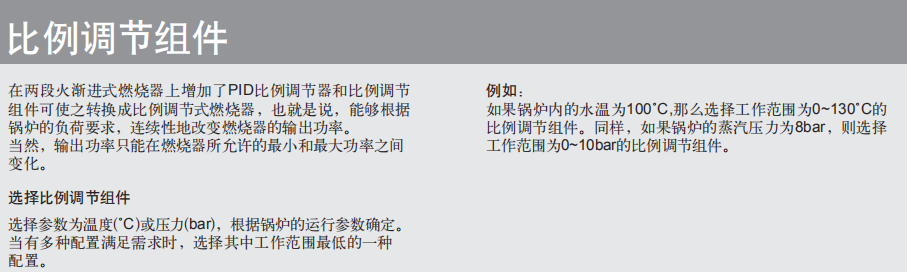

其它的比例调节参数请与技术服务部门联系。

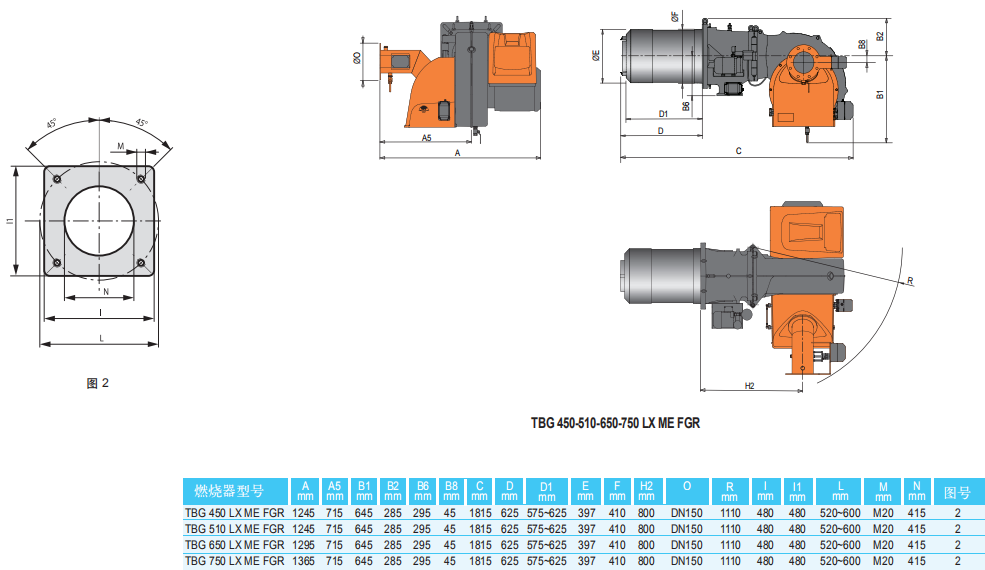

1）根据需求有不同的长度备选。
